Jedno-/Dwuwarstwowy system barierowy — tunel metodą podstropową

Jedno-/Dwuwarstwowy system barierowy — tunel metodą podstropową

Firma Protan dostarcza systemy hydroizolacji do zastosowań w jedno- i dwuwarstwowych systemach barierowych. System z pojedynczą barierą jest przeznaczony do warunków hydrostatycznego ciśnienia wody, w tym do komór i możliwości iniekcji. Dwuwarstwowy system barierowy wytrzymuje hydrostatyczne ciśnienie wody i łączy systemy testowe i iniekcyjne.

System składa się z dwóch warstw membrany tunelowej:

  1. Pierwsza z nich to warstwa główna o grubości maks. 4 mm.
  2. Na niej znajduje się druga warstwa, membrana grubości 2 mm.

Aby wytworzyć podciśnienie między dwiema warstwami, membrana drugiej warstwy posiada wytłoczoną powierzchnię od strony pierwszej warstwy.

Przykładowe zastosowania:

  • Tunele drogowe
  • Tunele kolejowe
  • Szyby
  • Chodniki
arrow_downward

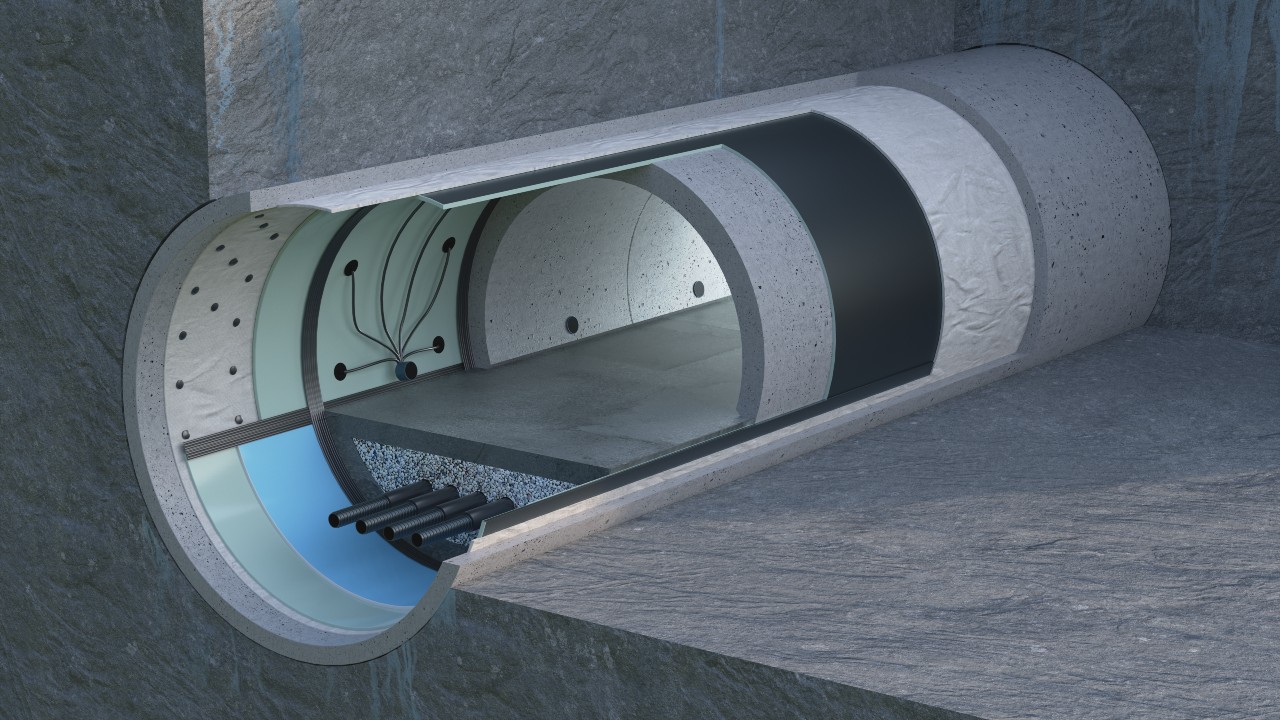

Opis systemu:

  1. Protan Disc
  2. Protan Protect (arkusz ochronny)
  3. Protan Waterbar
  4. Protan Inject (wąż do iniekcji)
  5. Beton wykonywany na mokro
  6. Membrana tunelowa Protan InfraPlan
  7. Protan Geo (geowłóknina)
  8. Beton natryskiwany

Protan zaleca stosowanie InfraPlan P32+ w przypadku jednowarstwowego systemu barierowego na potrzeby ciśnienia hydrostatycznego.

W przypadku dwuwarstwowych systemów barierowych firma Protan zaleca InfraPlan P32+ w charakterze pierwszej warstwy i tłoczoną membranę InfraPlan P20 w charakterze drugiej.
